02 SET 3v1 inštalačný modul Sadromodul AM101/1120 s dávkovačom wc tabliet s M370 a M91 duofix

AM101-1120-SET3v1

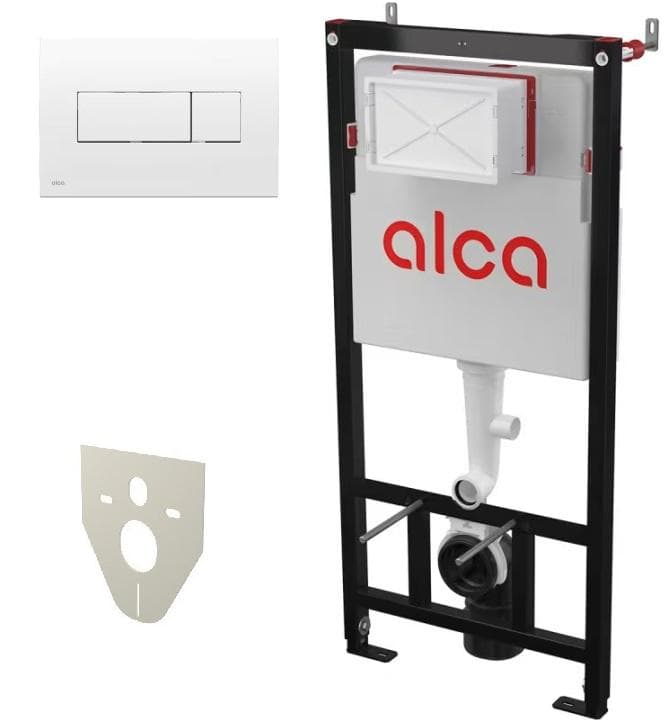

SET 3v1 inštalačný modul Sadromodul s dávkovačom wc tabliet, obsahuje AM101/1120, M370, M91

SET 3v1 obsahuje:

• • inovovaný predstenový inštalačný systém pre zamurovanie Sadromodul s dávkovačom WC tabliet  AM101/1120
• • ovládacie tlačítko biele M370
• • izolačnú dosku M91

1. AM101/1120 Sádromodul - Predstenový inštalačný systém pre zamurovanie

Použitie:

• • Pre závesné WC
• • Pre montáž pred nosnú stenu alebo do sadrokartónovej konštrukcie
• • Pre hrúbku podláh 0–200 mm
• • Pre montáž závesného WC s pripojovacím rozstupom 180 mm alebo 230 mm

Tento inovovaný predstenový inštalačný systém ALCA s kódovým označením AM101/1120 Sádromodul nahrádza modelovú radu A101/1200 Sádromodul. Inštalácia týchto systémov je teraz rýchlejšia a k ich montáži vám postačí iba jeden kľúč.

Technické parametre:

• • Pripojenie vody zozadu alebo zhora montážnymi otvormi G1/2 "
• • Funkčný rozsah tlaku vody 0,05 – 1,6 MPa
• • Odporúčaný rozsah tlaku vody 0,3 – 0,5 MPa
• • Veľké spláchnutie 6 – 9 l
• • Malé spláchnutie 2,5 – 3,5 l
• • Štandardné nastavenie veľkého spláchnutia 6 l
• • Štandardné nastavenie malého spláchnutia 3 l
• • Hygienická rezerva 3 l
• • Objem vody v nádržke 9 l
• • Záťažová skúška 400 kg

Vlastnosti:

• Obsahuje dávkovač WC tablet
• Nastaviteľné kotviace výsuvné nohy s brzdou v rozmedzí 0–200 mm
• Označenie nivelácie a stredovej rysky
• Posuvný mechanizmus držiaka odpadu v ôsmich polohách vo vzdialenosti 0–93 mm
• Rohový ventil s možnosťou na napojenie na potrubný systém Mepla
• Konštrukcia rámu dovoľuje ukotvenie k samostatnej, dostatočne nosnej sadrokartónovej priečke alebo pred nosnú stenu
• Nainštalovaný systém sa zaklopí sadrokartónovými doskami a nie sú potrebné žiadne prídavné vystužujúce ani kotviace prvky
• Konštrukcia polystyrénovej izolácie zabraňuje roseniu na povrchu nádržky a tlmí prestup vibrácií z nádržky do stavebnej konštrukcie
• Príprava na pripojenie držiaku s DG 1/2" prechodom pre bidetové sedátka a spršky
• Duálne splachovanie nezávisle nastaviteľné s hygienickou rezervou
• Možnosť zabudovania oddialeného alebo senzorového splachovania
• Kompatibilné so všetkými ovládacími tlačítkami Alca
• Servisné práce bez použitia náradia
• Prívod vody zozadu/zhora uprostred
• Nádržka je z vyrobená z jedného kusu, čím je zaručená 100% nepriepustnosť
• Kryt servisného otvoru zjednodušuje montáž a bráni prenikaniu vlhkosti a nečistôt
• Montážna hĺbka nastaviteľná v rozmedzí 20–95 mm
• Stavebná hĺbka 125 mm
• Materiál nosnej konštrukcie: kov ošetrený práškovou farbou

Normy:

• • EN 14124, EN 14055

Rozsah dodávky:

• • Nádrž s napúšťacou a vypúšťacou armatúrou
• • Samonosný rám
• • Šróbovanie 1/2" pre pripojenie vody s integrovaným rohovým ventilom Schell 1/2–3/8"
• • Fixačný materiál: vrut Ø8×60 mm – 4 ks, hmoždinka Ø12 mm – 4 ks
• • Fixačný set pre uchytenie WC misy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matica – 2 ks, chránička závitu – 2 ks
• • Koleno odpadu HT 90/90 polyetylén, PE-HD
• • Redukcia odpadu HT 90/110 polyetylén, PE+HD
• • Tesnenie prívodu, vývodka polypropylén, vrapová vložka
• • Tesnenie odpadu, prepojka polypropylén, tesnenie prepojky
• • Sada inštalačných krytiek pre ochranu pripojovacích otvorov pri montáži systému
• • Kryt servisného otvoru dvojdielny, jednoducho skrátiteľný

2. M370 ovládacie tlačítko biele

• • Dvojčinné mechanické splachovanie
• • Povrchová úprava: biela
• • Materiál: plast

3. M91 izolačná doska

• • Prerušenie prenosu vibrácií medzi stenou a zariaďovacím predmetom
• • Bez pamäťového efektu
• • Jednoducho zarezateľná do tvaru zariaďovacieho predmetu
• • Materiál: XPLE
