AM101-1120-SET5v1 inštalačný modul Sadromodul s dávkovačom wc tabliet

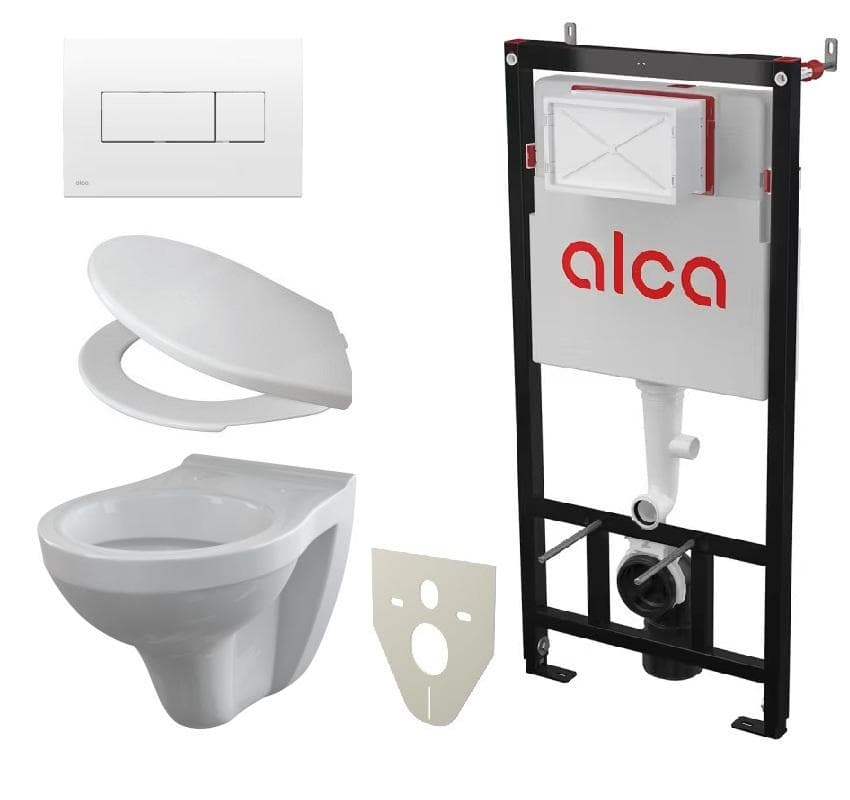

SET 5v1 obsahuje:
- • inovovaný predstenový inštalačný systém pre zamurovanie Sadromodul s dávkovačom WC tabliet AM101/1120
- • závesné WC AURA
- • ovládacie tlačítko biele M370
- • antibakteriálne WC sedadlo A60
- • izolačnú dosku M91
1. AM101/1120 Sádromodul - Predstenový inštalačný systém pre zamurovanie
Použitie:
- • Pre závesné WC
- • Pre montáž pred nosnú stenu alebo do sadrokartónovej konštrukcie
- • Pre hrúbku podláh 0–200 mm
- • Pre montáž závesného WC s pripojovacím rozstupom 180 mm alebo 230 mm
Tento inovovaný predstenový inštalačný systém ALCA s kódovým označením AM101/1120 Sádromodul nahrádza modelovú radu A101/1200 Sádromodul. Inštalácia týchto systémov je teraz rýchlejšia a k ich montáži vám postačí iba jeden kľúč.
Technické parametre:
- • Pripojenie vody zozadu alebo zhora montážnymi otvormi G1/2 "
- • Funkčný rozsah tlaku vody 0,05 – 1,6 MPa
- • Odporúčaný rozsah tlaku vody 0,3 – 0,5 MPa
- • Veľké spláchnutie 6 – 9 l
- • Malé spláchnutie 2,5 – 3,5 l
- • Štandardné nastavenie veľkého spláchnutia 6 l
- • Štandardné nastavenie malého spláchnutia 3 l
- • Hygienická rezerva 3 l
- • Objem vody v nádržke 9 l
- • Záťažová skúška 400 kg
Vlastnosti:
• Obsahuje dávkovač WC tablet
• Nastaviteľné kotviace výsuvné nohy s brzdou v rozmedzí 0–200 mm
• Označenie nivelácie a stredovej rysky
• Posuvný mechanizmus držiaka odpadu v ôsmich polohách vo vzdialenosti 0–93 mm
• Rohový ventil s možnosťou na napojenie na potrubný systém Mepla
• Konštrukcia rámu dovoľuje ukotvenie k samostatnej, dostatočne nosnej sadrokartónovej priečke alebo pred nosnú stenu
• Nainštalovaný systém sa zaklopí sadrokartónovými doskami a nie sú potrebné žiadne prídavné vystužujúce ani kotviace prvky
• Konštrukcia polystyrénovej izolácie zabraňuje roseniu na povrchu nádržky a tlmí prestup vibrácií z nádržky do stavebnej konštrukcie
• Príprava na pripojenie držiaku s DG 1/2" prechodom pre bidetové sedátka a spršky
• Duálne splachovanie nezávisle nastaviteľné s hygienickou rezervou
• Možnosť zabudovania oddialeného alebo senzorového splachovania
• Kompatibilné so všetkými ovládacími tlačítkami Alca
• Servisné práce bez použitia náradia
• Prívod vody zozadu/zhora uprostred
• Nádržka je z vyrobená z jedného kusu, čím je zaručená 100% nepriepustnosť
• Kryt servisného otvoru zjednodušuje montáž a bráni prenikaniu vlhkosti a nečistôt
• Montážna hĺbka nastaviteľná v rozmedzí 20–95 mm
• Stavebná hĺbka 125 mm
• Materiál nosnej konštrukcie: kov ošetrený práškovou farbou
Normy:
Rozsah dodávky:
- • Nádrž s napúšťacou a vypúšťacou armatúrou
- • Samonosný rám
- • Šróbovanie 1/2" pre pripojenie vody s integrovaným rohovým ventilom Schell 1/2–3/8"
- • Fixačný materiál: vrut Ø8×60 mm – 4 ks, hmoždinka Ø12 mm – 4 ks
- • Fixačný set pre uchytenie WC misy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matica – 2 ks, chránička závitu – 2 ks
- • Koleno odpadu HT 90/90 polyetylén, PE-HD
- • Redukcia odpadu HT 90/110 polyetylén, PE+HD
- • Tesnenie prívodu, vývodka polypropylén, vrapová vložka
- • Tesnenie odpadu, prepojka polypropylén, tesnenie prepojky
- • Sada inštalačných krytiek pre ochranu pripojovacích otvorov pri montáži systému
- • Kryt servisného otvoru dvojdielny, jednoducho skrátiteľný
2. WC AURA - závesné WC
- • Rozstup upevnenia 180 mm
- • Kompatibilné s WC sedadlami A60
- • Hlboké splachovanie
3. M370 ovládacie tlačítko biele
- • Dvojčinné mechanické splachovanie
- • Povrchová úprava: biela
- • Materiál: plast
4. A60 antibakteriálne WC sedadlo
- • Farba: biela
- • Plastové pánty
- • Farebne stály materiál
- • Materiál: polypropylén s antibakteriálnymi vlastnosťami (zabezpečené obsahom zlúčenín striebra)
5. M91 izolačná doska
- • Prerušenie prenosu vibrácií medzi stenou a zariaďovacím predmetom
- • Bez pamäťového efektu
- • Jednoducho zarezateľná do tvaru zariaďovacieho predmetu
- • Materiál: XPLE
