111.355.00.5_SET_5v1

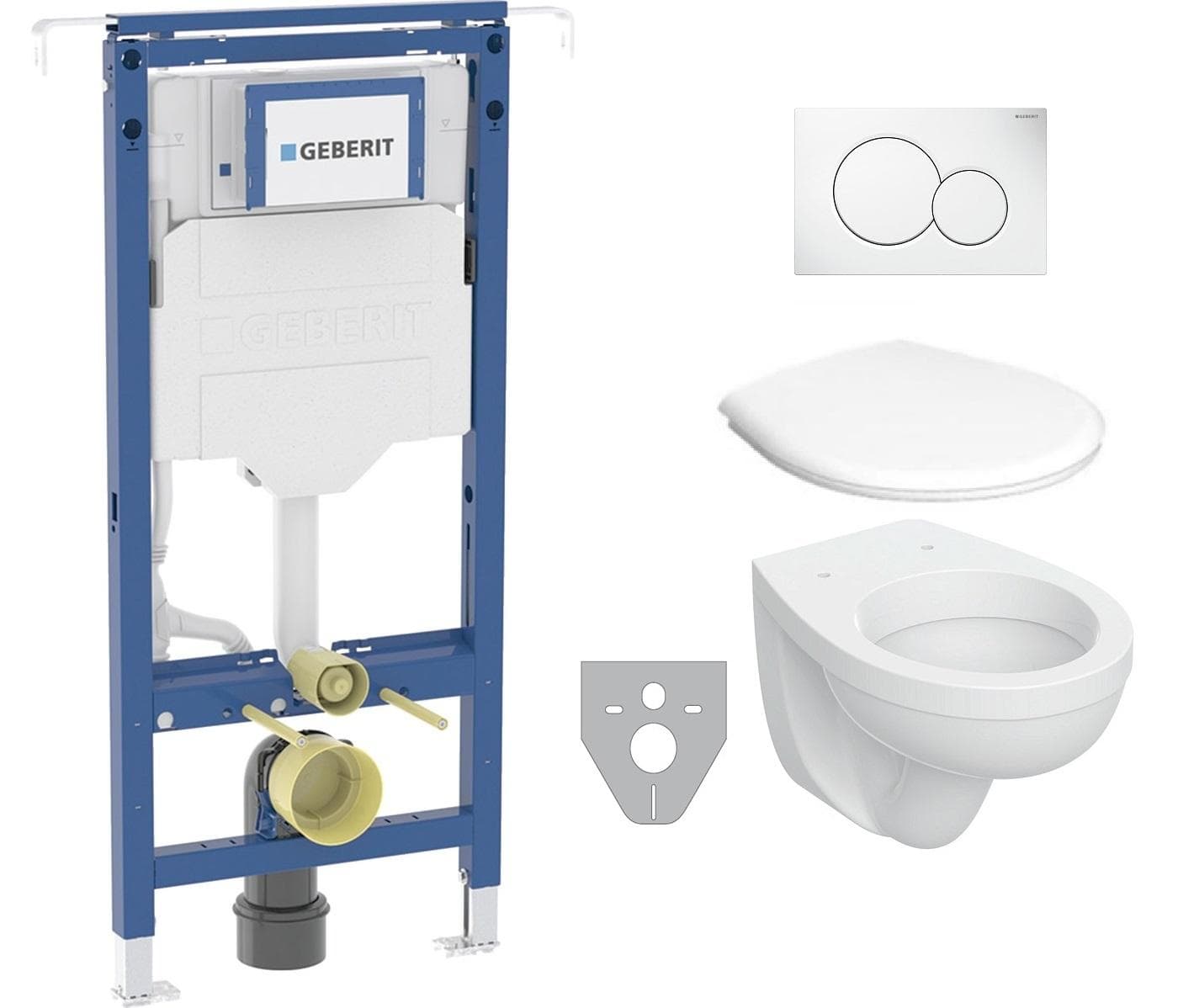

Duofix Špeciál inštalačný prvok Geberit SET 5v1
obsahuje:
- 111.355.00.5 Duofix Špeciál inštalačný prvok Geberit pre závesné WC, 115 cm, s podomietkovou splachovacou nádržkou Sigma 12 cm, pre upevnenie do bočných stien
- 115.770.11.5 Tlačidlo SIgma 01, dvojité splachovanie
- M13100000 Závesné WC Rekord Idol
- 10131000 WC sedadlo Idol
- 4194176 Tesnenie k WC
1. Duofix Špeciál inštalačný prvok Geberit pre závesné WC, 115 cm, s podomietkovou splachovacou nádržkou Sigma 12 cm, pre upevnenie do bočných stien
Účely použitia:
- Pre ľahké konštrukcie
- Pre montáž do predstenových inštalácií v čiastočnej výške alebo na výšku miestnosti
- Pre montáž do inštalačných stien na výšku miestnosti
- Pre montáž do systémových stien Geberit Duofix v čiastočnej výške alebo na výšku miestnosti
- Pre montáž do úzkych priestorov a výklenkov
- Pre závesné WC s pripájacími rozmermi podľa EN 33:2011
- Pre závesné WC s vyložením do 62 cm
- Pre jednoduché splachovanie, dvojité splachovanie alebo Štart - Stop splachovanie
- Pre hrúbky podlahy 0–20 cm
Vlastnosti:
- Staticky samonosný rám upravený práškovou farbou, s ochranou proti korózii
- Šírkovo nastaviteľné
- Rám s otvormi ø 9 mm pre upevnenie v drevostavbe
- Rám pripravený pre podpery pri keramikách WC s malou dosadacou plochou
- Pozinkované nožné podpery
- Vysúvateľné nožné podpery 0–20 cm
- Nožné podpery s brzdou vysúvania
- Otočné nožné pätky
- Hĺbka nožných pätiek vhodná pre montáž do U-profilov UW 50 a UW 75 a systémových koľajníc Geberit Duofix
- Možnosť montáže pripájacieho kolena v rôznych hĺbkových pozíciách bez náradia, rozsah nastavenia 45 mm
- Odhlučnené upevnenie pripájacieho kolena
- Podomietková splachovacia nádržka s ovládaním spredu
- Podomietková splachovacia nádržka s izoláciou proti orosovaniu
- Pri výrobnom nastavení je možné okamžité dodatočné spláchnutie
- Montážne a servisné práce na podomietkovej splachovacej nádržke bez náradia
- Prípojka vody vzadu alebo hore v strede
- Montážna ochrana pre servisný otvor chráni pred vlhkosťou a nečistotami
- Montážna ochrana pre servisný otvor s možnosťou skrátenia
- S chráničkou na prívod vody pre sprchovacie WC Geberit AquaClean a pre sieťový kábel
- Možnosť upevnenia pre elektrickú prípojku
- Možnosť montáže Power & Connect boxu
Technické údaje:
- Dynamický pretlak: 10–1000 kPa
- Teplota vody max.: 25 °C
- Výrobné nastavenie splachovacieho množstva: 6 / 3 l
- Rozsah nastavenia veľkého splachovacieho množstva: 4 / 4.5 / 6 / 7.5 l
- Rozsah nastavenia malého splachovacieho množstva: 2–4 l
- Výškovo nastaviteľné: Nie
Rozsah dodávky:
- Prípojka vody R 1/2", kompatibilná s MasterFix a MeplaFix, s integrovaným rohovým ventilom a ručným kolieskom
- Montážna ochrana pre servisný otvor
- Pripájacia súprava pre WC, ø 90 mm
- Pripájacie koleno 90° z PE-HD, ø 90 mm
- Prechodka z PE-HD, ø 90/110 mm
- 2 ochranné zátky
- 2 závitové tyče M12
- Pripevňovací materiál
2. Tlačidlo SIgma 01, dvojité splachovanie
farba: biela
materiál: plast
rozmer: 24,6 x 16,4 x 1,3 cm
Účely použitia:
- Pre spúšťanie splachovania pri podomietkových splachovacích nádržkách Sigma
Vlastnosti:
- Ovládanie spredu
- Odhlučnené tyčinky splachovania, rýchle nastavenie bez náradia
- Technické údaje
- Ovládacia sila (N) max. 20 N
Rozsah dodávky:
- Upevňovací rám
- 2 dištančné čapy
- 2 tyčinky splachovania
3. Závesné WC Rekord Idol
dĺžka 51 cm
Účel použitia:
- pre splachovacie nádržky pod omietku
- pre tlakové splachovače
Vlastnosti:
- závesné
- WC s hlbokým splachovaním
- So splachovacím okrajom
- Typ 1, objem veľkého spláchnutia 6/5 l, podľa EN 997
4. WC sedadlo Idol
- Mäkké z Termoplastu, závesy plastové
5. Tesnenie k WC
Tesnenie poreténové pre závesné WC.
Použitie:
- ako vyrovnávacia podložka
- ako protihluková zábrana pod závesné WC misy, bidety a pisoáre.
Prečnievajúca časť tesnenia sa po montáži odrežie a miesto sa zatrie silikónom.
